Connecteur multibroches robuste à 25 pôles 10 A 250 V avec inserts à sertir
- Partie:
- SO-HD-025-FC
- Nombre de contacts:
- 25
- Courant nominal:
- 10A
- Tension nominale du conducteur:
- 250 V
- Certification des produits:
- UL CUL CE ROHS DMT
- Numéro de commande:
- 09210253101
- Détails d'emballage:
- Cartons d'exportation standard
- Délai de livraison:
- Dans les 7 jours
- Conditions de paiement:
- L/C, T/T, Western Union, Paypal
- Capacité d'approvisionnement:
- 100000 pièces par mois

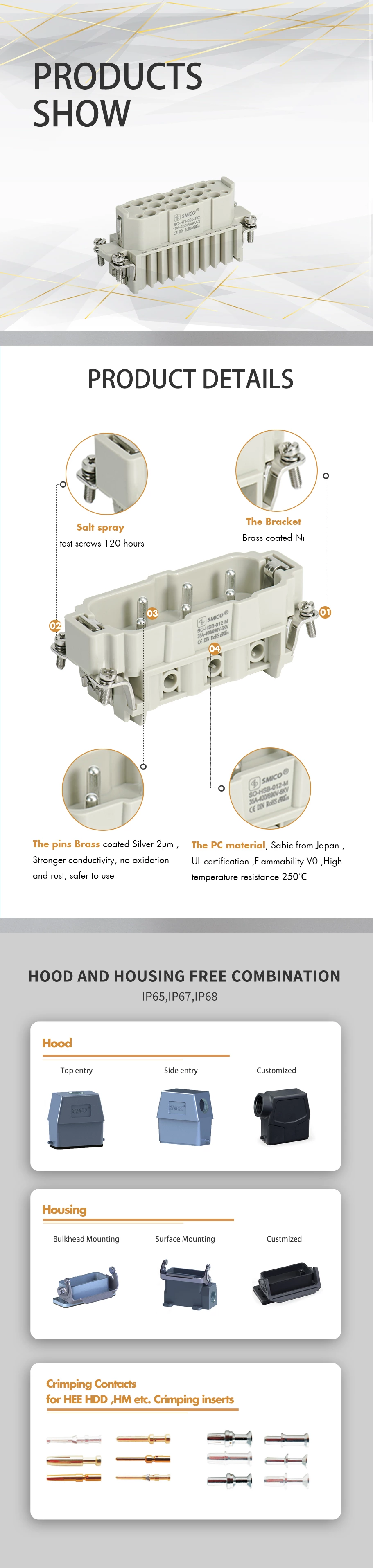

Connecteur multibroches robuste à 25 pôles 10 A 250 V avec inserts à sertir
Connecteur multibroches robuste à 25 pôles, utilisé pour le fonctionnement des robots, des machines et des applications personnalisées. Ce connecteur est compatible avec les normes OEM/ODM.
Borne à sertir femelle 25 pôles + PE, 10 A :
| Inserts | Coque adaptée : 16AHood/Logement |
| Nombre de contacts | 25 |
| Données électriques selon EN 61 984 | |
| ---Courant nominal | 10A |
| ---Tension nominale du conducteur | 250 V |
| ---Tension d'impulsion nominale | 4 kV |
| ---Degré de pollution | 3 |
| ---Degré de pollution 2 également | 10A 230/400V 4kV 2 |
| ---Tension nominale selon UL/CSA | 600 V |
| ---Tension nominale pour borne à enroulement selon CSA | 2A 30V |
| Résistance d'isolement | ≥1010Ω |
| Matériel | polycarbonate |
| Températures limites | -40℃...+125℃ |
| Inflammabilité selon UL 94 | V0 |
| Durée de vie mécanique (cycles d'accouplement) | ≥ 500 |
| Contacts | |
| Matériel | alliage de cuivre |
| Surface | plaqué or dur |
| plaqué argent dur | |
| Résistance de contact | ≤ 3 mΩ |
| borne à sertir | |
| ---Jauge de fil | 0,14-2,5 mm² |
| ---AWG | 26-14 |
Selon le connecteur EUROMAP 67, le connecteur robuste SMICO peut correspondre aux éléments interchangeables suivants.
Le capot et le boîtier pour H32A.
| Fournisseur | Insert de prise | Insert de douille |
| SMICO | SO-HD-025-MC (1-25) SO-HD-050-MC(26-50) | SO-HD-025-FC(1-25) SO-HD-025-FC(26-50) |
| H | 09210253001 09210253011 | 09210253101 09210253111 |
| ILME | CDM25 | CDF25 |
| TE | T2020252101-000 T2020252101-Z00 | T2020252201-000 T2020252201-Z00 |
| LAPP EPIC | 11283300 11283400 | 11282300 11283500 |
| PHÉNIX | 1584392 1411478 | 1584402 1411481 |
| MOLEX | 7125.4112.0 7125.4012.3 | 7125.4112.3 7125.4012.0 |
| WEIDMÜLLER | 1650810000 1023040000 | 1650820000 1023050000 |
| WIELAND | 73.700.2553.0 73.700.2553.3 | 73.710.2553.0 73.710.2553.3 |
| AMPHENOL | C146 10A025 500 2 C146 10A025 505 2 | C146 10B025 500 2 C146 10B025 505 2 |
Comment choisir le type de connecteur robuste SMICO :
- Inserts : confirmer les broches (6 broches, 10 broches .....) et l'ampli (10A, 16A .....)
- Le capot : Entrée par le haut, Entrée latérale, Construction haute ou construction basse
- Le boîtier : Levier simple, levier double, montage en cloison ou montage en surface
- La taille du presse-étoupe
- La taille de la broche en fonction de la gamme de câbles
- Si vous avez des photos ou d'autres codes fournisseurs, nous changeons choisir nos types
