Connecteurs rectangulaires robustes 8 broches HD-008-MC HDC
- Partie:
- SO-HD-008-MC
- Nombre de contacts:
- 8
- Courant nominal:
- 10A
- Tension nominale du conducteur:
- 120V50V
- Numéro de commande:
- 09360083001
- Détails d'emballage:
- Cartons d'exportation standard
- Délai de livraison:
- Dans les 7 jours
- Conditions de paiement:
- L/C, T/T, Western Union, Paypal
- Capacité d'approvisionnement:
- 100000 pièces par mois
Connecteurs rectangulaires robustes 8 broches HD-008-MC HDC

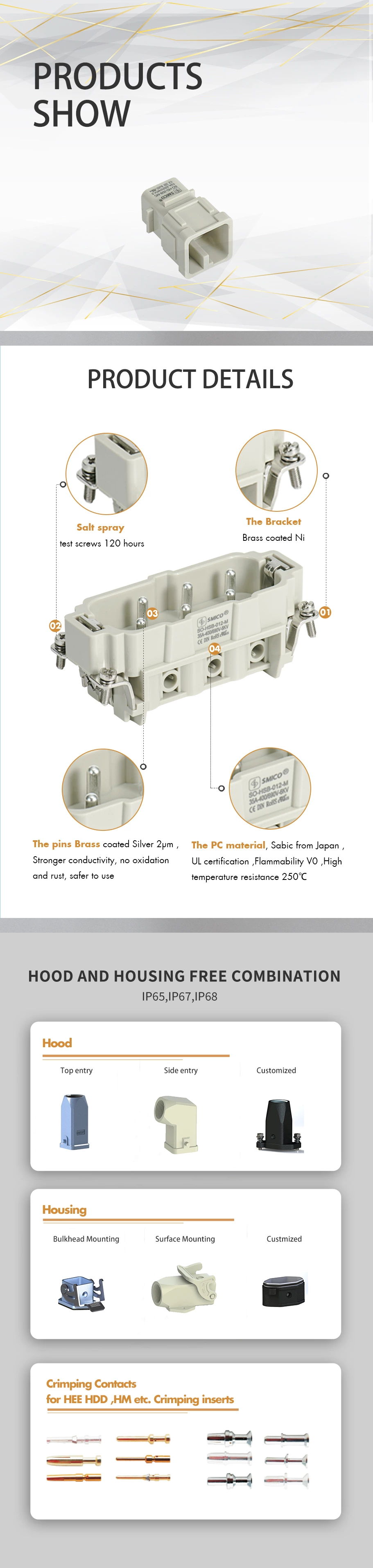

Connecteurs rectangulaires robustes HDC 8 broches avec capot H3A, entrée supérieure ou latérale, petits et faciles à installer
Technologie de terminaison SMICO-Quick Lock avec des temps de câblage réduits,
Gain de temps de terminaison rapide grâce à l'utilisation de contacts à sertir,
Contacts or et argent disponibles,
Insert adapté à tous les capots et boîtiers en métal et plastique de taille H3A, haute densité de contacts
Borne à sertir mâle 8 pôles + PE, 10 A :
| Inserts | Coque adaptée : 3AHood/Logement |
| Nombre de contacts | 8 |
| Données électriques selon EN 61 984 | |
| ---Courant nominal | 10A |
| ---Tension nominale du conducteur | 250 V |
| ---Tension d'impulsion nominale | 4 kV |
| ---Degré de pollution | 3 |
| ---Tension nominale selon UL/CSA | 600 V |
| Résistance d'isolement | ≥10^10Ω |
| Matériel | polycarbonate |
| Températures limites | -40℃...+125℃ |
| Inflammabilité selon UL 94 | V0 |
| Durée de vie mécanique (cycles d'accouplement) | ≥ 500 |
| Contacts | |
| Matériel | alliage de cuivre |
| Surface | plaqué or dur |
| plaqué argent dur | |
| Résistance de contact | ≤ 3 mΩ |
| borne à sertir | |
| ---Jauge de fil | 0,14-2,5 mm² |
| ---AWG | 26-14 |
Le connecteur robuste SMICO peut correspondre aux éléments interchangeables suivants.
Le capot et le boîtier du H3A.
| Fournisseur | Insert de prise | Insert de douille |
| SMICO | SO-HD-008-MC | SO-HD-008-FC |
| H | 09360083001 | 09360083101 |
| ILME | CDM 08 | CDF 08 |
| TE | ||
| LAPP EPIC | 11.2525 | 11.2535 |
| PHÉNIX | ||
| MOLEX | ||
| WEIDMÜLLER | HDC HD 8 MC | HDC HD 8 FC |
| WIELAND | 73.700.0853.0 | 73.710.0853.0 |
| AMPHENOL |
Application de connecteur robuste
Les connecteurs robustes sont largement utilisés dans les machines de construction, les machines textiles, les machines d'emballage et d'impression, les machines à tabac, les locomotives électriques et les équipements électriques pétrochimiques qui nécessitent des connexions électriques et de signal.
