Connecteur industriel robuste HE 016 F à 16 broches, 16 A, 500 V, borne à vis
- Partie:
- SO-HE-016-F
- Nombre de contacts:
- 16
- Courant nominal:
- 16A
- Tension nominale du conducteur:
- 500 V
- Certification des produits:
- UL CUL CE ROHS DMT IEC-61984
- Numéro de commande:
- 09330162701
- Détails d'emballage:
- Cartons d'exportation standard
- Délai de livraison:
- Dans les 7 jours
- Conditions de paiement:
- L/C, T/T, Western Union, Paypal
- Capacité d'approvisionnement:
- 100000 pièces par mois

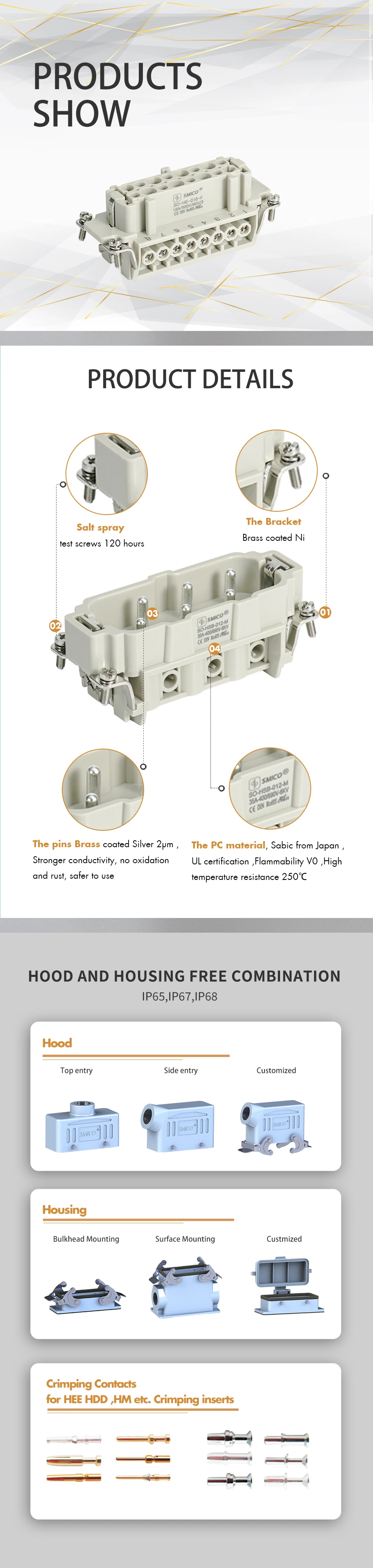

Connecteur industriel robuste HE 016 F à 16 broches, 16 A, 500 V, borne à vis
16 pôles + PE, 16 A, insert femelle à vis
| Inserts | Coque adaptée : 16BHood/Logement |
| Nombre de contacts | 16 |
| Données électriques selon EN 61 984 | |
| ---Courant nominal | 16A |
| ---Tension nominale du conducteur | 500 V |
| ---Tension d'impulsion nominale | 6 kV |
| ---Degré de pollution | 3 |
| ---Degré de pollution 2 également | 16A 400/690V 6kV 2 |
| Tension nominale selon UL/CSA | 600 V |
| Résistance d'isolement | ≥1010Ω |
| Matériel | polycarbonate |
| Températures limites | -40℃...+125℃ |
| Inflammabilité selon UL 94 | V0 |
| Durée de vie mécanique (cycles d'accouplement) | ≥ 500 |
| Contacts | |
| Matériel | alliage de cuivre |
| Surface | plaqué or dur |
| plaqué argent dur | |
| Résistance de contact | ≤ 1 mΩ |
| Borne à vis | |
| ---Jauge de fil | 0,14-2,5 mm2 |
| ---AWG | 26-14 |
| ---Couple de serrage/test | 0,5 N·m |
| ---Longueur de dénudage | 7,0 mm |
Le connecteur robuste SMICO peut correspondre aux éléments interchangeables suivants.
Le capot et le boîtier du H16B.
| Fournisseur | Insert de prise | Insert de douille |
| SMICO | SO-HE-016-M | SO-HE-016-F |
| HARTING | 09330162601 | 09330162701 |
| ILME | CNEM 16 T | CNEF 16 T |
| TE | ||
| LAPP EPIC | 10.1940 | 10.1950 |
| PHÉNIX | 1648238 | 1648241 |
| MOLEX | ||
| WEIDMÜLLER | HDC HE 16 MS | HDC HE 16 FS |
| WIELAND | 70.310.1602.0 | 70.300.1602.0 |
| AMPHENOL |
SMICO fournit une solution de portefeuille complète qui peut facilement satisfaire les diverses exigences de connexion et d'espace dans les applications de machines.
• HMN
— Conception modulaire
— Facile à configurer l'interface
— Solution intégrée pour transmettre l'énergie, le signal et les données
• Série HE/HA/HD
— Large gamme de versions différentes en ce qui concerne les quantités de broches, la taille du connecteur, la capacité à répondre aux exigences de courant et de tension
— Large gamme de contacts disponibles avec différents placages
— Capots et boîtiers avec revêtement ou protection CEM pour répondre à diverses exigences de solutions
