Connecteur robuste Technologie pneumatique innovante et efficace

Connecteur robuste Technologie pneumatique innovante et efficace

Avec le développement continu de l'automatisation industrielle, les connecteurs sont devenus plus diversifiés et innovants. Pour répondre aux besoins de branchement et de débranchement, SMICO Electric propose trois gammes d'options pneumatiques.

1) Le bouchon en plastique (support) est recouvert d'un joint torique. Sous l'action du ressort et du gaz haute pression, le diamètre extérieur du joint torique est pressé fermement contre la surface interne inclinée de l'extrémité femelle pour assurer l'étanchéité. 2) Avant d'ouvrir le bouchon en plastique (support) par le haut de l'extrémité mâle, le joint torique extérieur de l'extrémité mâle est scellé avec la paroi intérieure du trou intérieur de l'extrémité femelle. Lorsque l'extrémité mâle ouvre le bouchon en plastique (support), le gaz haute pression est injecté. 3) Lorsque la broche de l'extrémité mâle est retirée, le bouchon en plastique (support) de l'extrémité femelle retrouve son étanchéité initiale. Un cycle d'enfichage et de débranchement est ainsi terminé.

Temps de branchement mâle et femelle Pression d'air jusqu'à

500 fois 8 bars

500 fois 10 bars

1. Efficace, durable, stable et fiable. L'aiguille pneumatique WAIN présente une structure fiable et peut répondre aux exigences opérationnelles de branchement et de débranchement haute pression. Parallèlement, WAIN propose une variété de solutions de connexion pour s'adapter à divers scénarios de connexion, avec une grande adaptabilité et flexibilité.

2. Conception innovante et utilisation pratique. WAIN propose trois séries d'aiguilles pneumatiques. Les deuxième et troisième séries sont équipées de modèles à connexion rapide, pour une utilisation plus pratique. De plus, la troisième série adopte une interface d'aiguille mâle similaire à celle de la deuxième série, réduisant ainsi la force d'insertion des aiguilles mâles et femelles.

3. Adaptation à des besoins variés. Selon les applications, les aiguilles pneumatiques nécessitent différents modes de fonctionnement. L'extrémité femelle de l'aiguille pneumatique WAIN peut être équipée en option d'un mode non verrouillable, ce qui la rend plus flexible et permet de s'adapter à des besoins de travail plus variés.

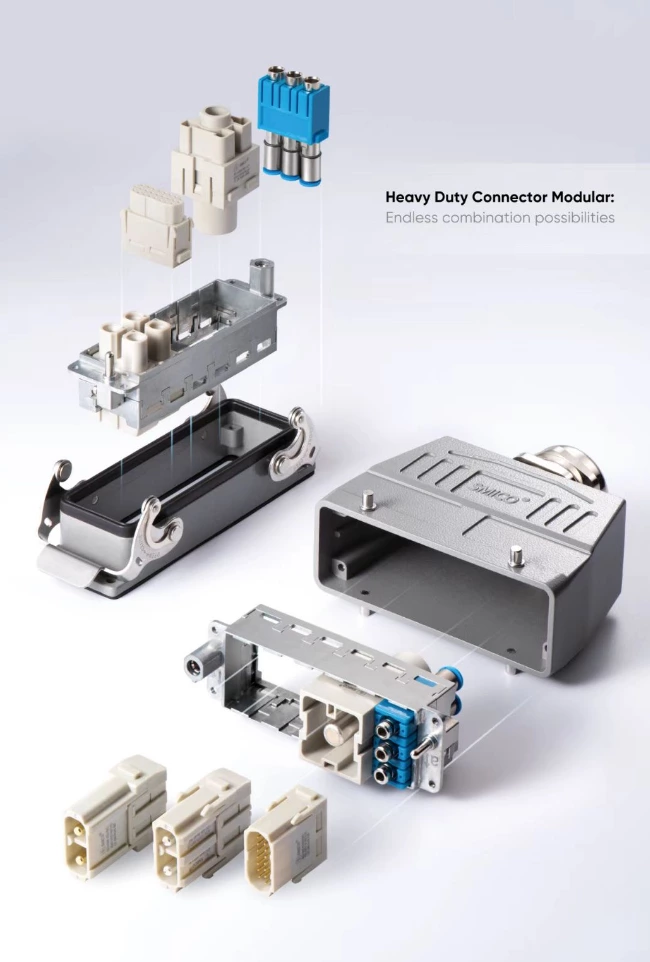

Les aiguilles pneumatiques sont utilisées avec les modules pneumatiques et sont combinées avec les cadres et autres modules. Elles sont largement utilisées dans l'aérospatiale, le transport ferroviaire, la fabrication de machines, l'énergie éolienne, la robotique, l'automatisation et d'autres domaines.
